MeXcon_Tai 组装说明
键盘

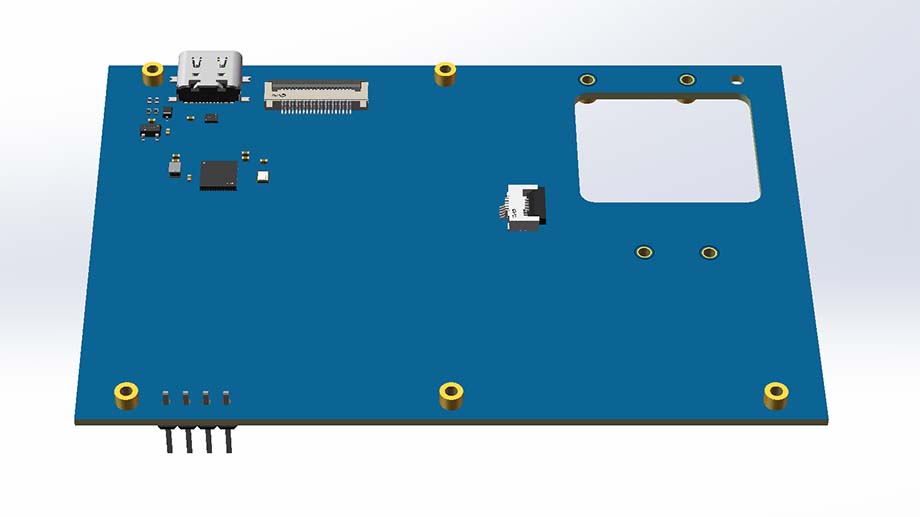

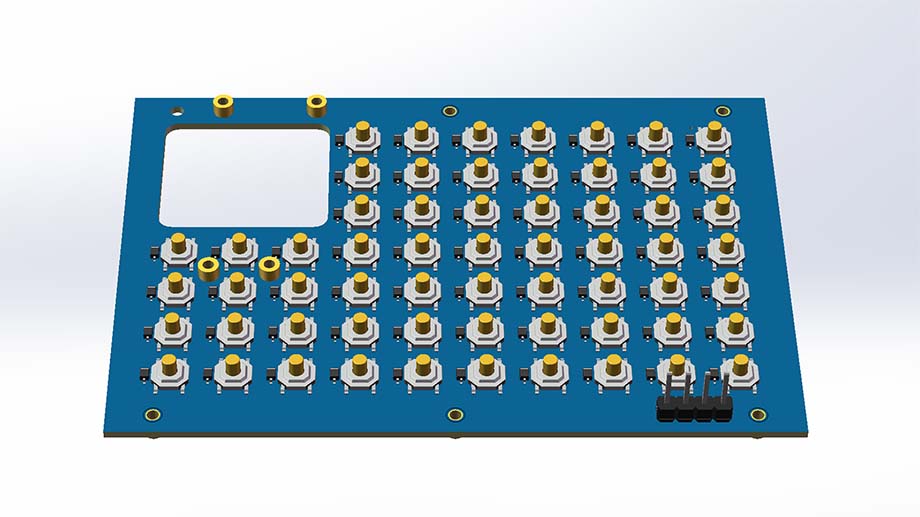

- 键盘PCB安装铜柱
注意 键盘上SMT铜螺母的安装方向

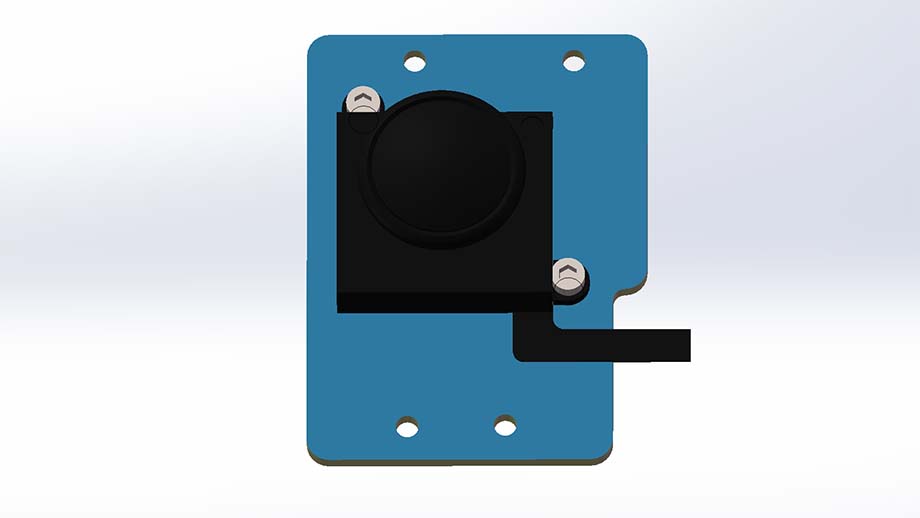

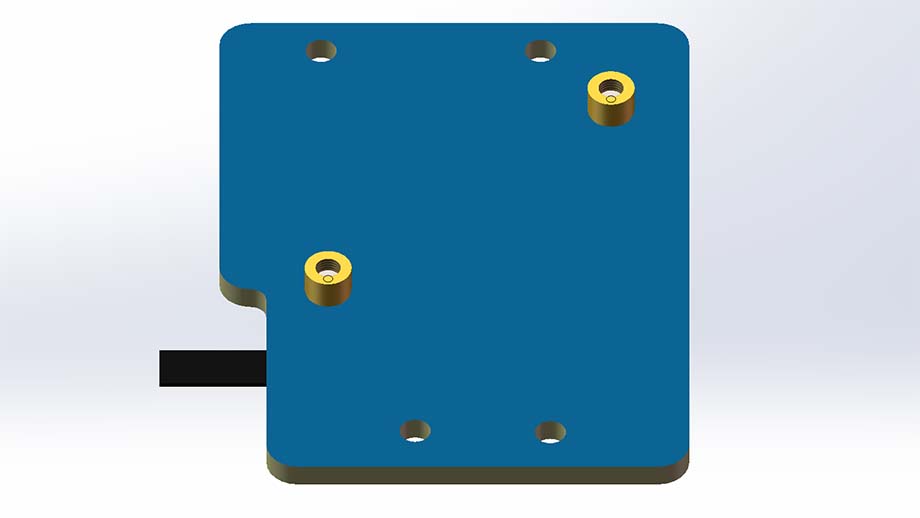

- 摇杆模块组装
使用两颗 M1.6x5螺丝固定
注意
螺丝不要拧过头

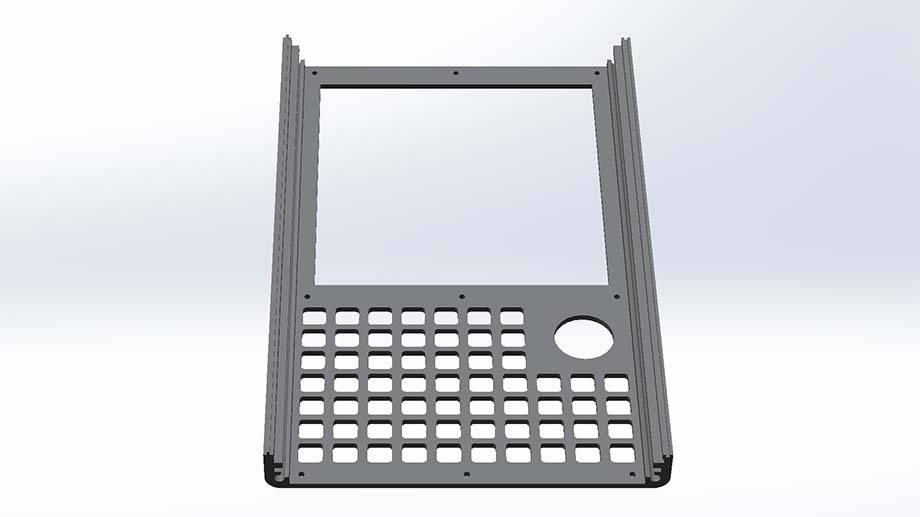

- 将键帽按布局放到里面
键帽每一颗都剪下来,有些是多余的看你自己布局

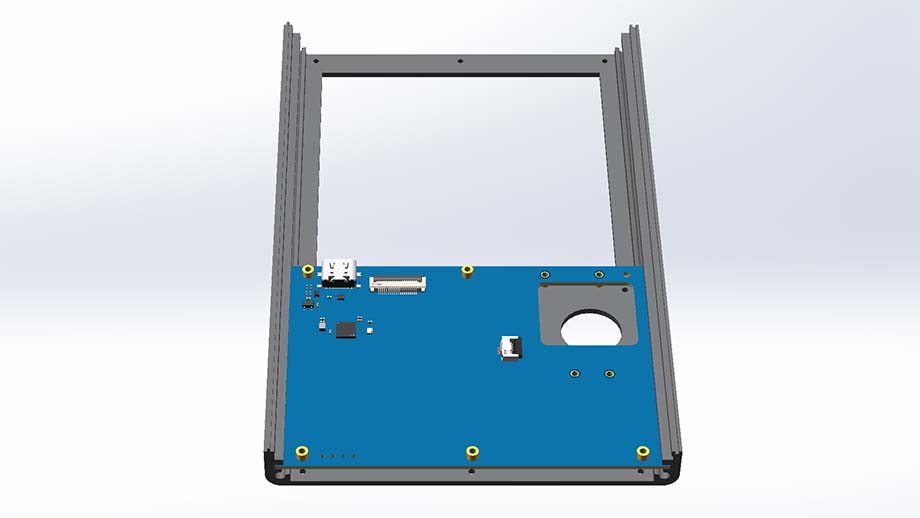

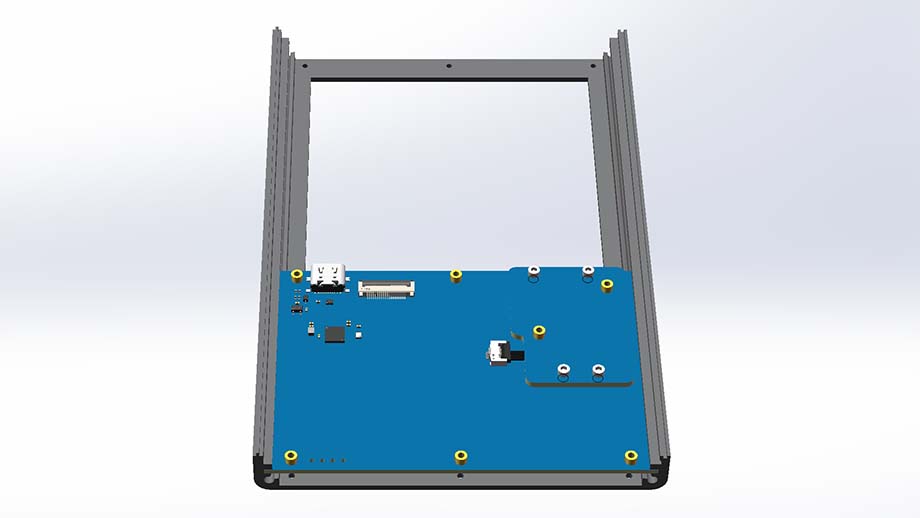

- 将键盘PCB划入到外壳中

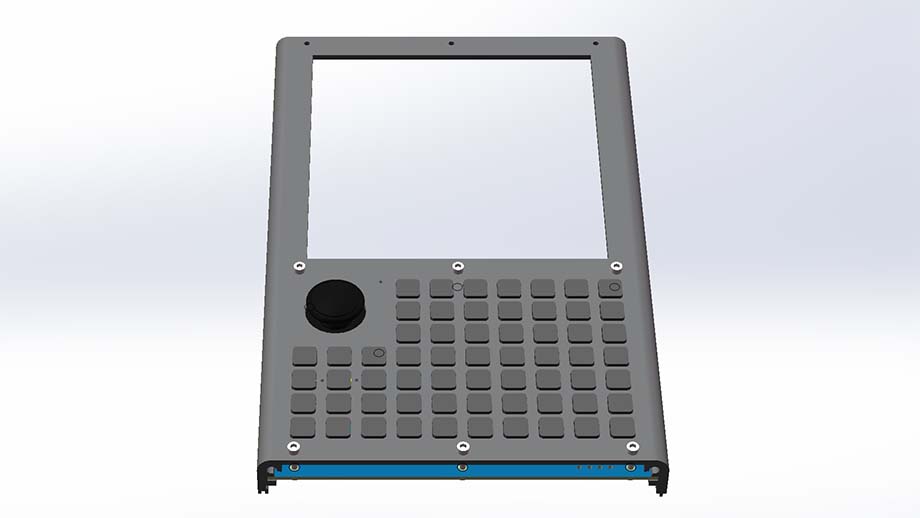

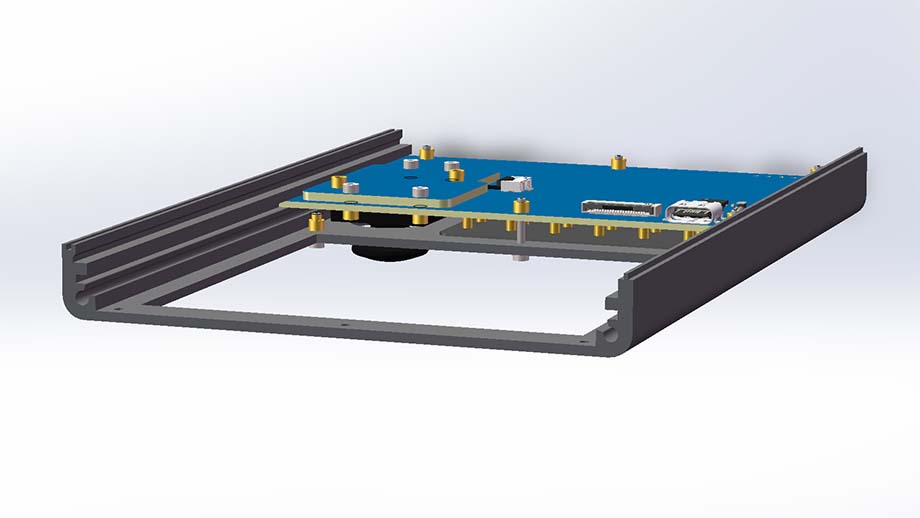

- 安装摇杆模块并拧上4颗
M1.6x5螺丝
-
固定键盘
注意
左上角使用
M1.6x5螺丝其余使用
M1.6x10螺丝
左上角螺丝固定方法
扩展板
-

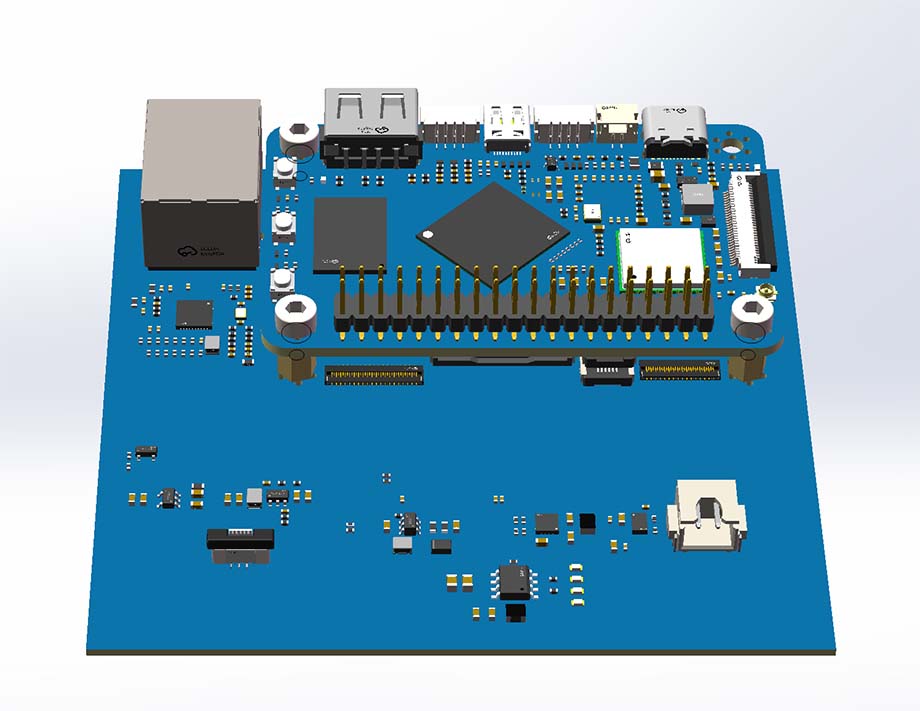

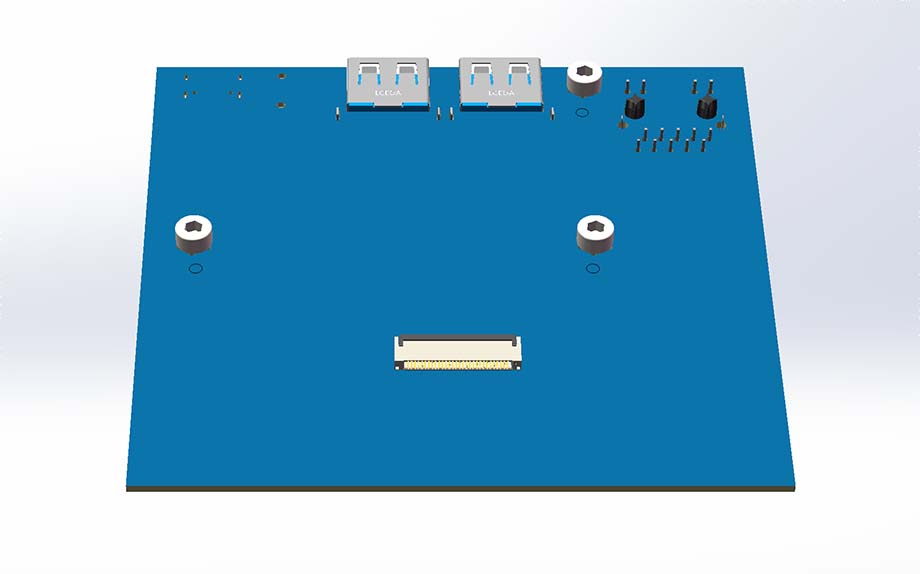

将泰山派安装到扩展板
固定前先将排线连接
使用M3x7铜柱 + M3x4螺丝固定泰山派
3个固定孔

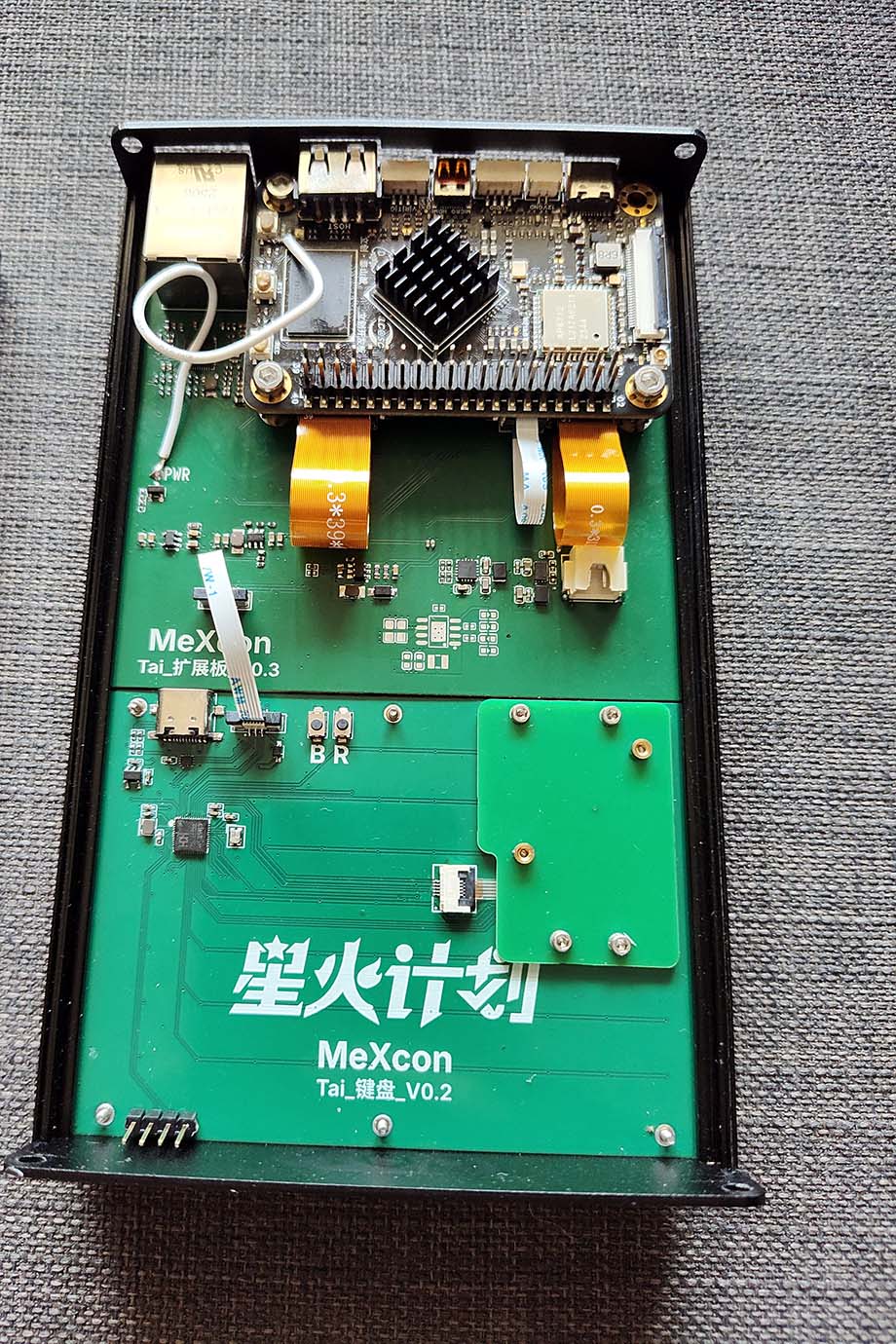

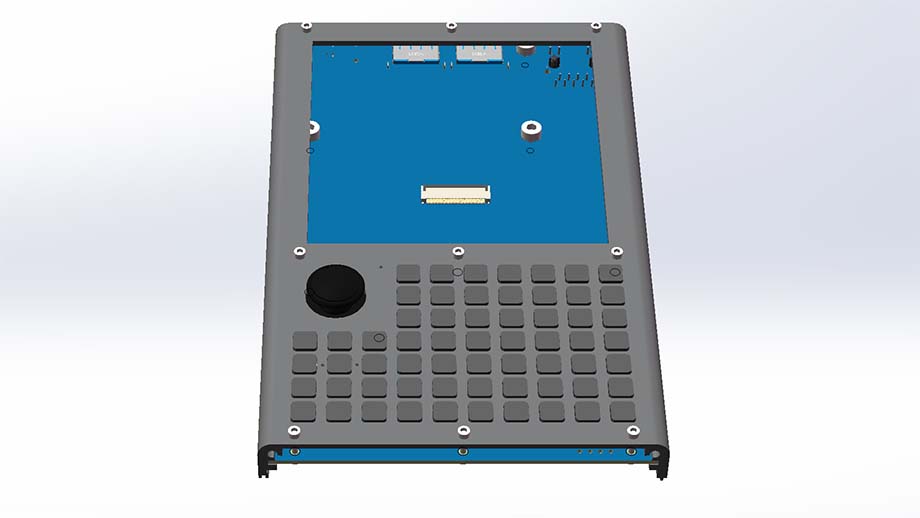

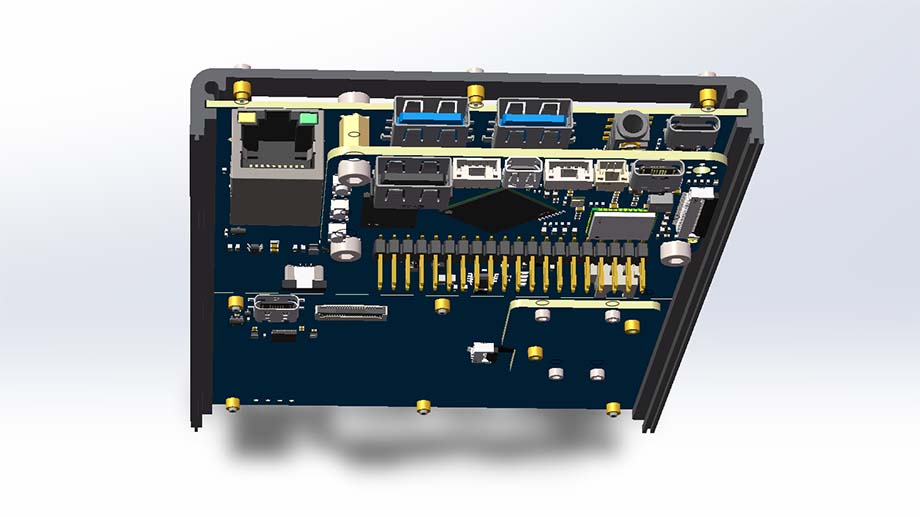

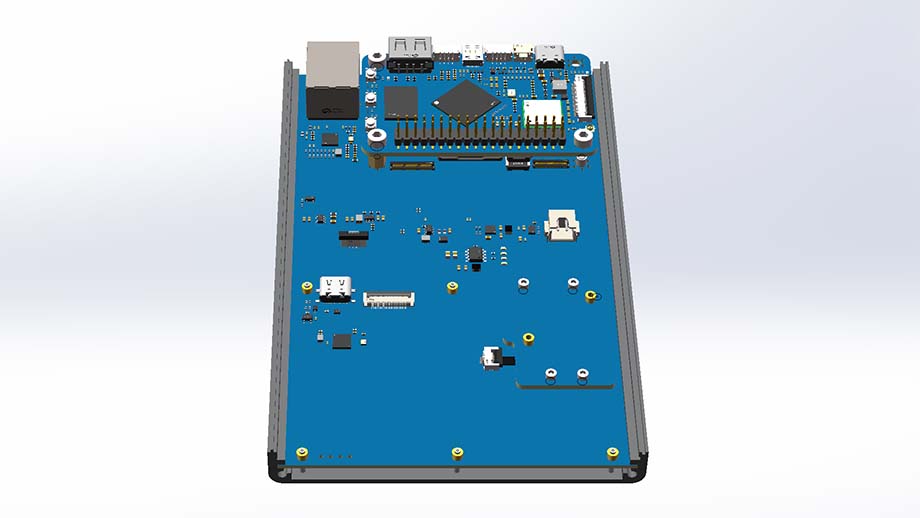

- 将扩展板安装到外壳
安装3个M1.6x5内六角

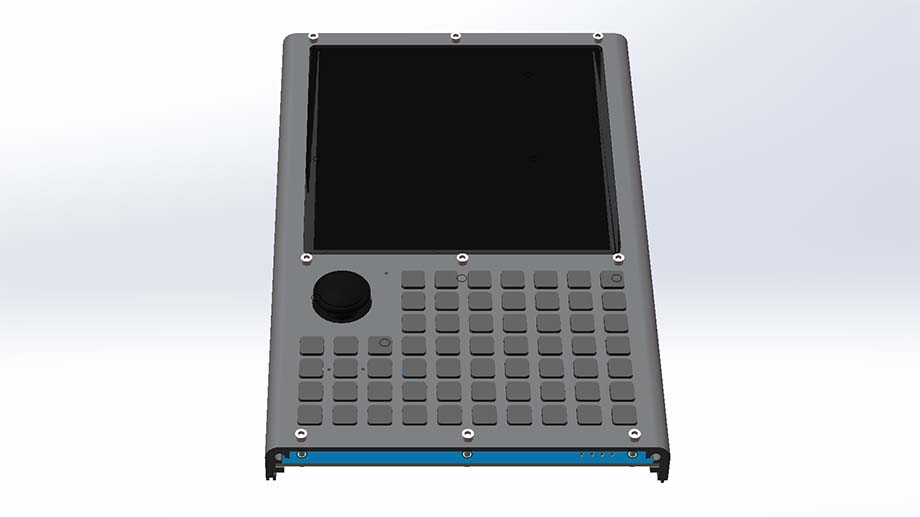

- 安装屏幕
屏幕使用2mm双面胶固定
排线
